Raspberry Pi - Opbygning og muligheder

Af Rene S | 25-08-2012 | 26768 visninger | 9 kommentarer

Analog lyd, CPU/GPU JTAG og Analog video

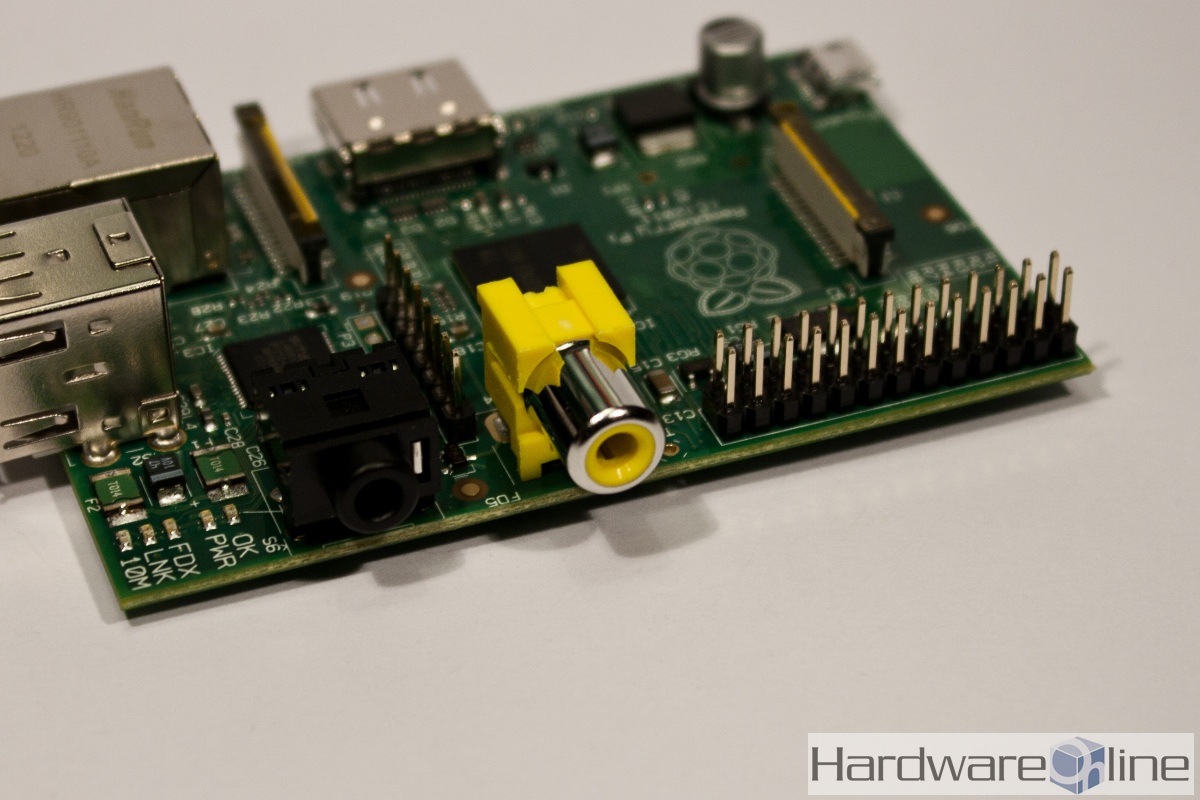

(Klik på billedet for at se det i fuld størrelse i nyt vindue )





Analog lyd

Den analoge lyd styres af DSP’en (Digital Sound Processor) i Broadcom BCM2835. Der sendes et stereosignal til jackstikket fra DSP’ens 1-bit DAC (Digital to Analog Converter). Lyden er som det kan forventes af lyd fra indbyggede lydkort. Det vil sige ikke direkte dårlig, men heller ikke prangende.



CPU/GPU JTAG

Disse pins der sidder mellem de analoge udgange, bruges til at diagnosticere fejl på CPU eller GPU. Udstyret til at lave diagnosen på den type udstyr er dog tit meget dyrt, og det er derfor nok begrænset hvor mange mennesker der kommer til at bruge disse pins.



Analog video (RCA)

Den analoge videoudgang er taget med for at gøre det muligt at bruge Raspberry Pi på gamle billedrørs-tv, eller f.eks. 7” TFT skærme, og ikke kun på moderne fladskærms-tv eller computerskærme med HDMI indgang.

Der understøttes følgende analoge videosignaler:

567i og 480i composite video signaler til PAL-BGHID, PAL-M, PAL-N, NTSC og NTSC-J
