ASUS ROG CROSSHAIR VIII HERO WI-FI

Af Heini Nielsen | 31-10-2019 | 21453 visninger | 0 kommentarer

Design/funktioner

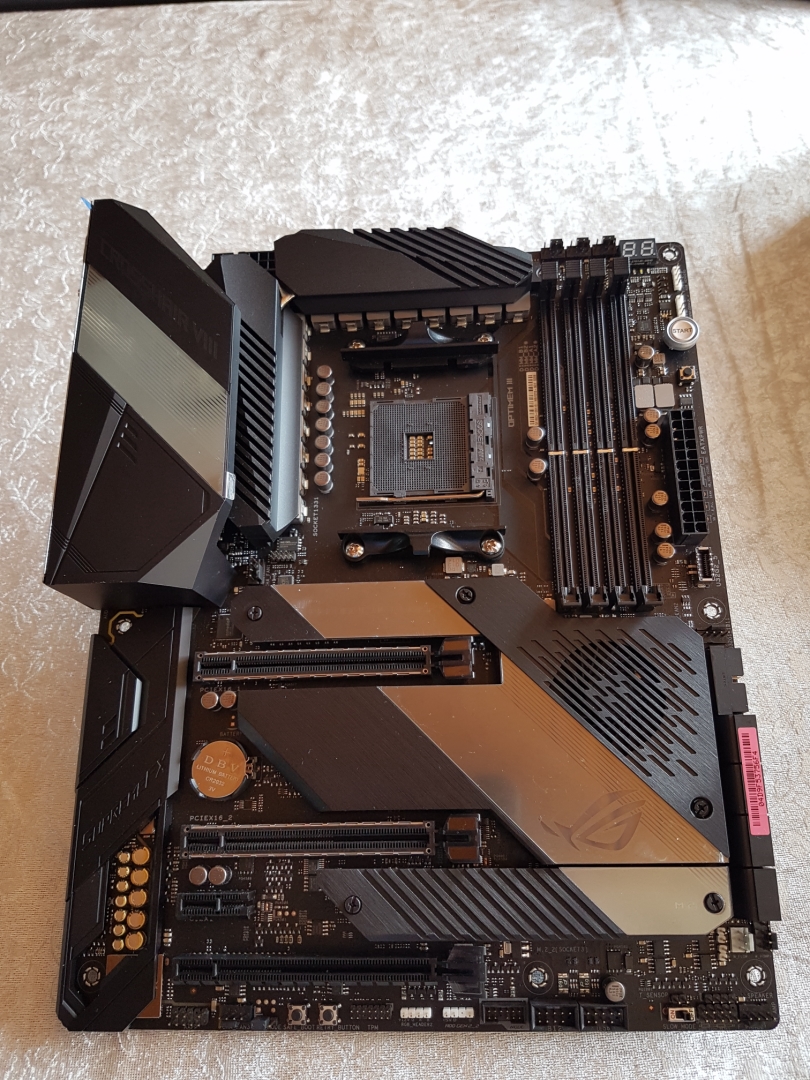

Når man ser på ASUS ROG CROSSHAIR VIII Hero Wi-Fi bundkortet fremstår det i et råt sort look, hvor der lige gjort plads til en bred sølvstribe tværs over, som billedet illustrerer. Det bryder den ellers helt sorte line som CROSSHAIR VIII Hero ellers har. Jeg synes helt personligt at sølvstriben er en lækker detalje.

Jeg synes derimod, at det er lidt dårligt af Asus, at placere en rød stregkode hen over SATA porten. Det fremstår en anelse kikset, den er såmænd nem at fjerne, men hvorfor Asus?  Hvis man er til RGB belysning, så er CROSSHAIR VIII Hero  dog lidt diskret på dette område.  RGB ROG logo er placeret lige under Chipsæt køleren. Der er på tværs af I/O overdækning skjoldet plads til at have HERO i RGB belysning, hvilket er det eneste CROSSHAIR VIII Hero har, at tilbyde af RGB belysning.

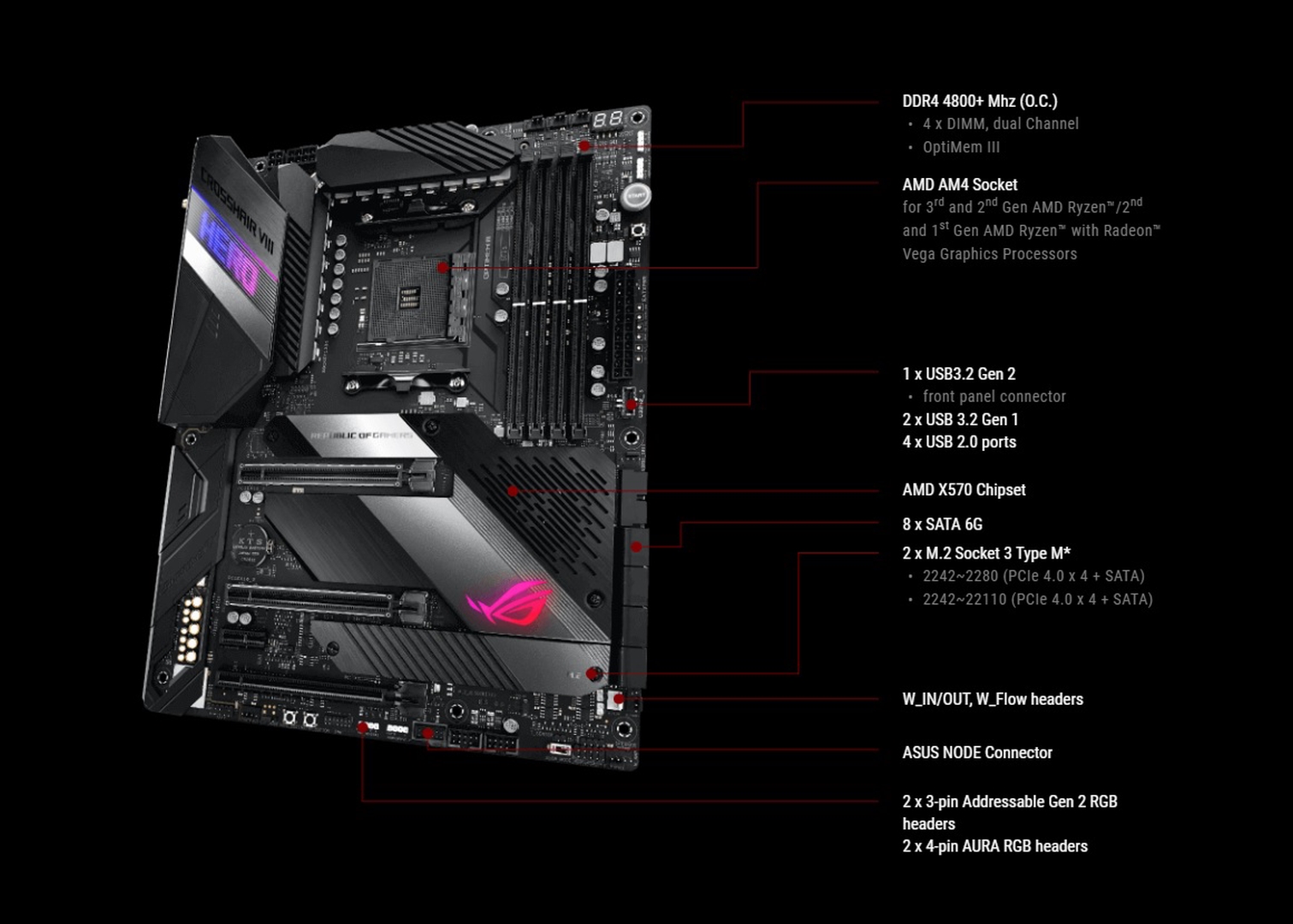

Målene på bundkortet er det 24,4x30,5 cm, så vi har med et ATX Kort at gøre. Vi kan øverst på bundkortet se at bundkortet har følgende;

  • 2* PCIe 4.0 x16 safeslots (x16, x8/x8)
  • 1* PCIe 4.0 x16 slot (x4)
  • 1*PCIe 4.0 x1 slot
  • 2 M.2 slots, der er gemt under 2 køle profiler
samt en hel masse andre ting, som jeg ville nævne på de efterfølgende billeder.




Hvis vi lige hurtig skal se på bagsiden af CROSSHAIR VIII Hero, så havde jeg her nok egentligt forventet en køler profil der ville dække størstedelen af bagsiden på bundkortet. På trods af, at bundkortet befinder sig i den lidt dyrere ende, har Asus valgt ikke at gøre i denne her omgang, hvilket er en indikation på, at de har styr på temperaturen.

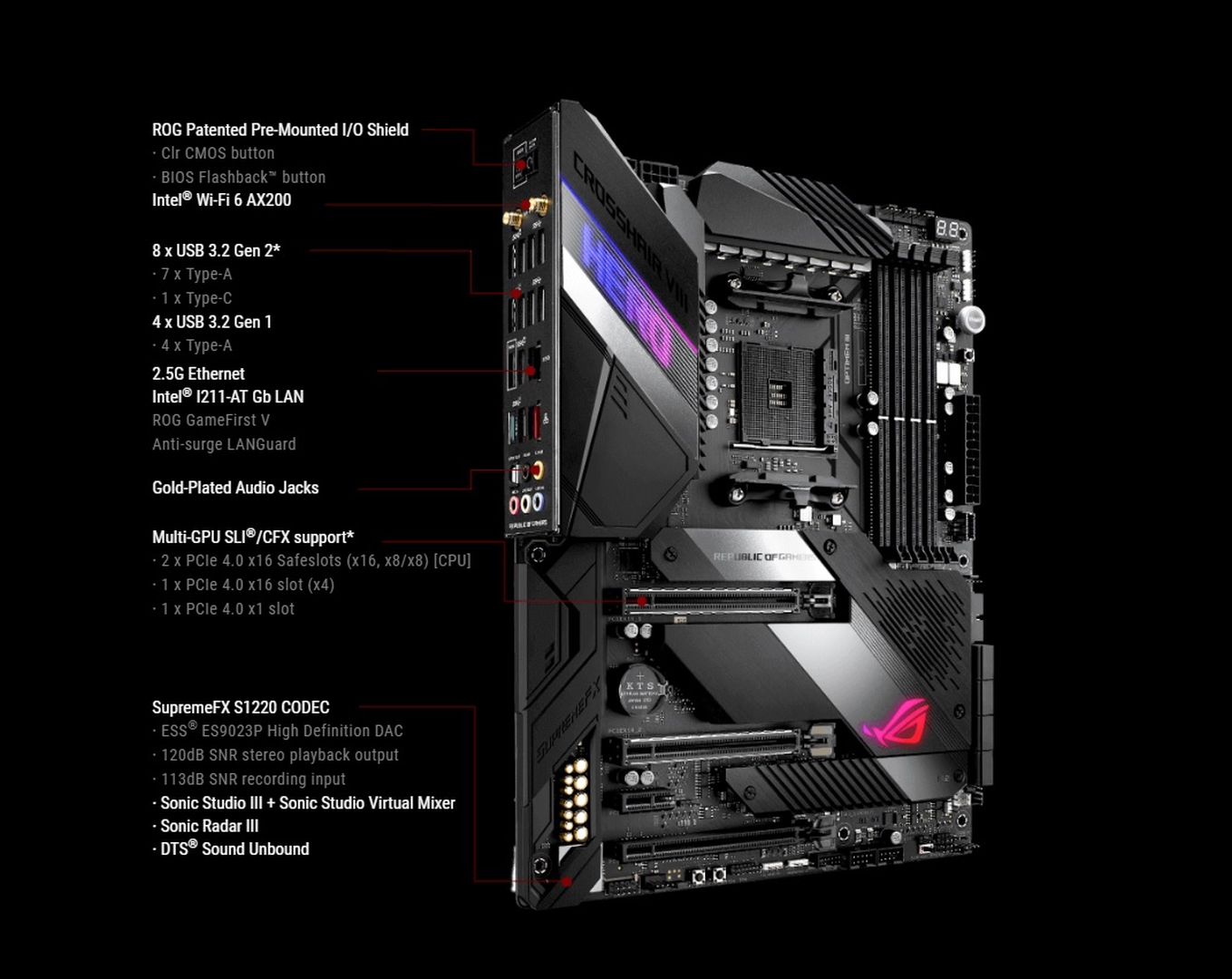

Tager vi et kig bag på I/O panelet, så finder vi en række ind/udgange samt et par knapper;
  • 1 x CMOS-knap
  • 1 x USB BIOS flashback knap
  • 1 x Intel Wi-Fi 6 AX200 Module
  • 4x 3.2 Gen 1 USB Port  (Up To 10 GBps) Type-A
  • 8x 3.2 Gen 2 USB Port(Up To 5 GBps) 7 Type-A 1 Type-C
  • 1 x Anti-surge 2.5G LAN (RJ45) port
  • Anti-surge LAN (RJ45) port
  • 1 x Optiske S/PDIF out
  • 5 x Gold-plated lyd jacks




Her ser vi AM4 CPU Socket, der er omgivet af hele 16 af International Rectifier IR3555M PowIRstage, hvilket ligger under VRM kølerprofilerne(de små flade 4 kantet). Disse kan håndtere 60A hver, og med 14 af disse effektfaser dedikeret til kun CPU kernerne så har vi hele 840A effekt. Med så meget effekt ville du aldrig løbe tør for strøm til din cpu, der er mere end rigeligt til at futte CPU’en af med, det jeg er sikker på. De to andre strømfaser er til SoC Chip. Kigger du øverst til venstre, finder du 2 power Connectors, hvor det kun er nødvendigt at benytte 2x4 stikket 1x*4, hvis du befinder dig på et virkeligt højt oc plan med eksempelvis en 3950x, når den udkommer.



Ved at kigge øverst midt for, ser jeg 3 fans og pump connetors. Til højre finder jeg en fejl code Q læser, der kan vise sig nyttig at have på sit bundkort, hvis der skulle opstår problemer. Lige neden uden finder jeg 2 RGB Led Connecters, og lige under det, befinder sig en start knap, samt en lille reset knap. I midten finder jeg de 4 Ram slots


Hurtig kik til højre finder vi Power connector og lige under finder vi 1 usb 3.2 gen Connector

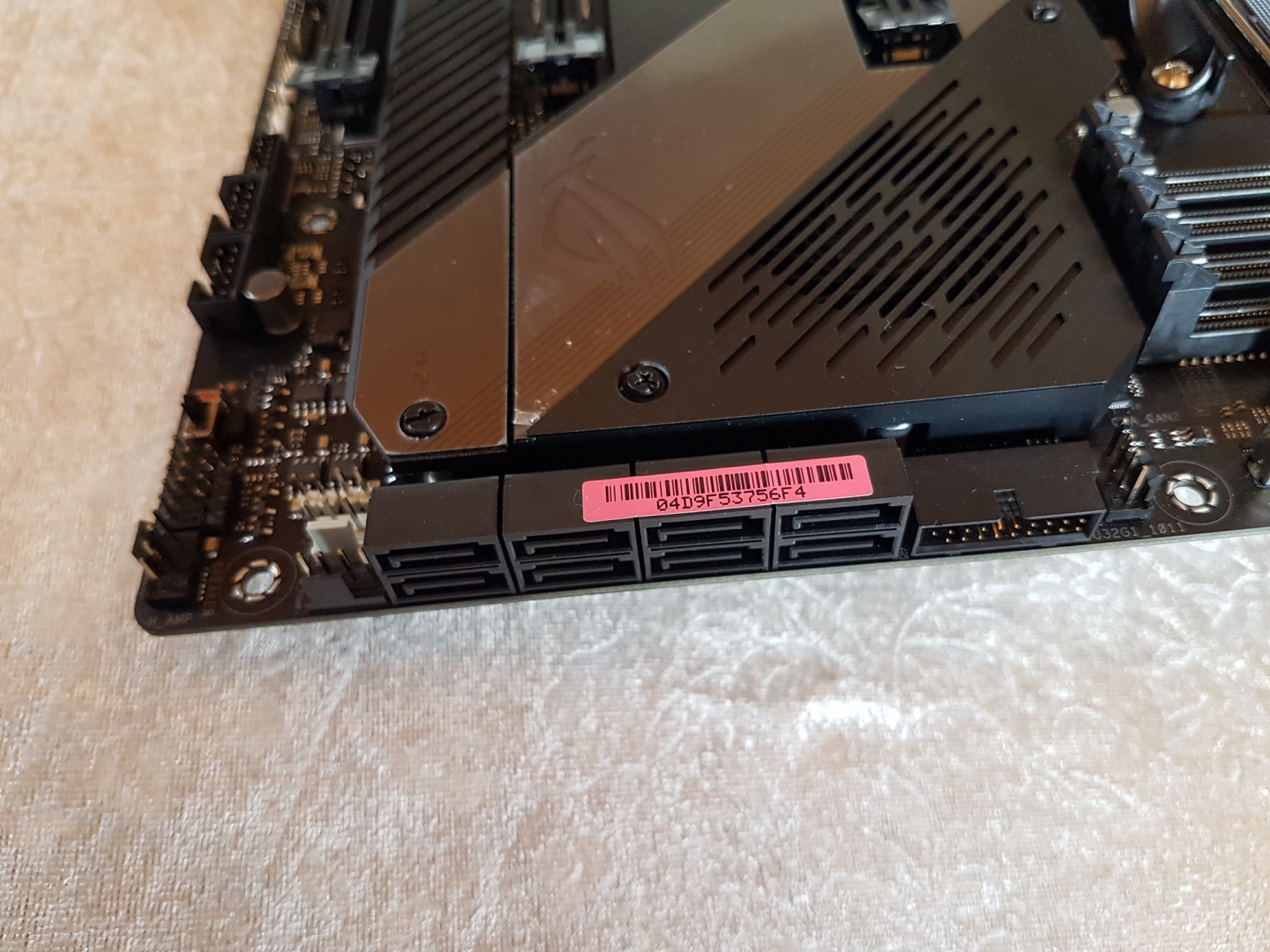

Her ses de 8 Sata Porte, som har en max hastighed på 6 GBps. Den er genkendelig, og lige ved siden af, finder jeg et stik til vores Usb 3.2 gen 1.



Ved at vende blikket nederst til højre ser jeg en fan/pump connetors. Lige ved siden af, ser jeg system panelet der kan bruges til vores Q connetors. Lige ved siden af her, har jeg en slow mode knap og igen ved siden af finder jeg 2 lidt ældre USB 2.0 Connetors. Ved siden af ser jeg en NODE Connetors, og til sidst finder jeg igen et par RGB connetors. Øverst til Højre finder jeg en fan, som er lavet til at køle selve 570x Chippen ned med.





Tager jeg et tættere kig på bundkortet, og hurtig helt til venstre,  ser jeg TMP Connetors



Hvis jeg kigger fra højre nederst og mod venstre, så finder jeg først en Retry Knap, derefter en Safe Boot knap. Ved siden af de 2 knapper ses en LN2 Mode Jumper. Ved siden af igen en Fan/Pump connetors.  Til sidst ses front panel tilslutning en til vores Audio



CROSSHAIR VIII er udstyret med et SupremeFX S1220 Codec 8-Channel
