ASRock X570 PG Velocita

Af Thomas Jensen | 27-12-2020 | 6045 visninger | 4 kommentarer

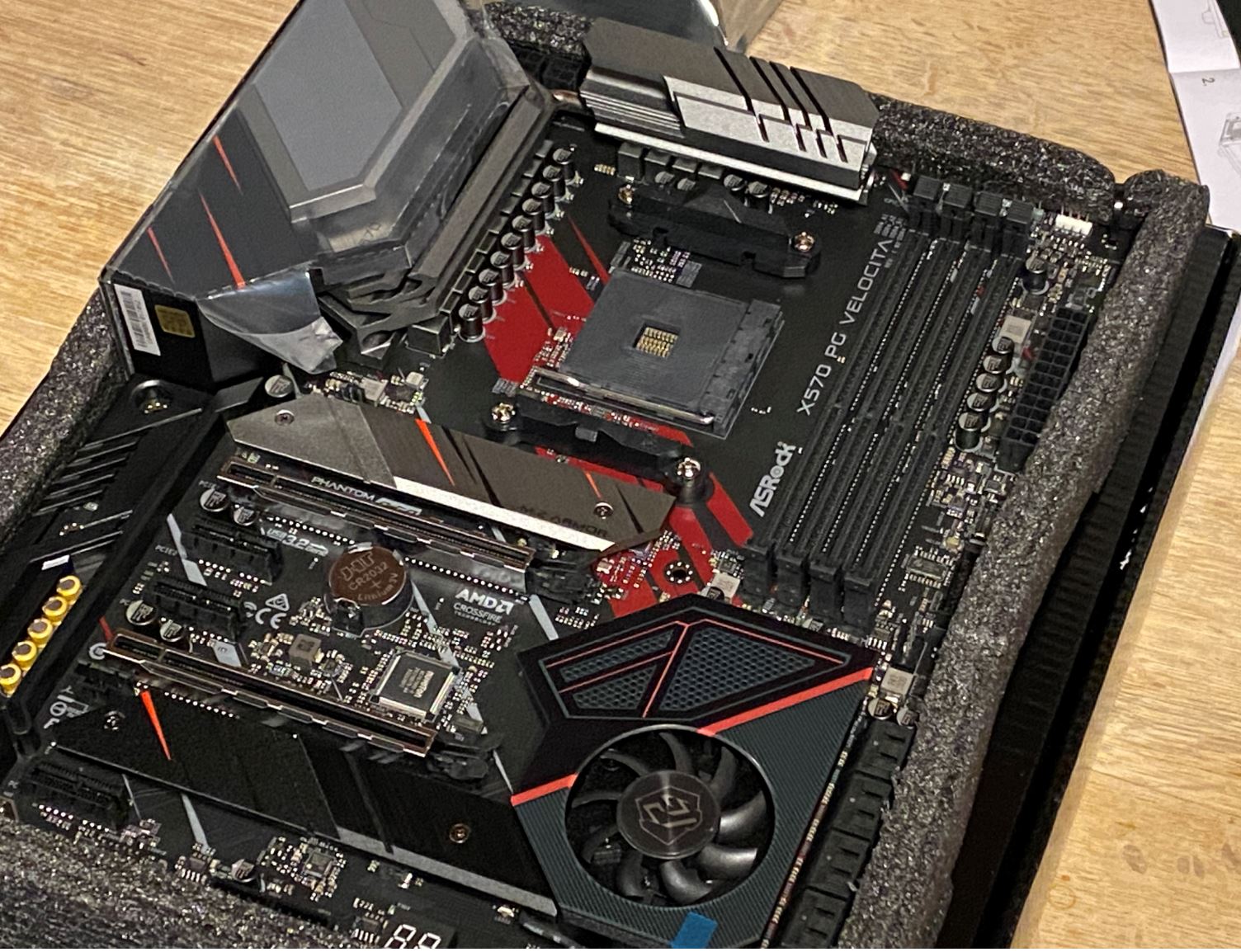

Design, funktioner og specifikationer

Lad os se lidt på designet og funktionerne af ASRock X570 PG Velocita, hvorefter du kan se specifikationslisten i bunden på denne side.

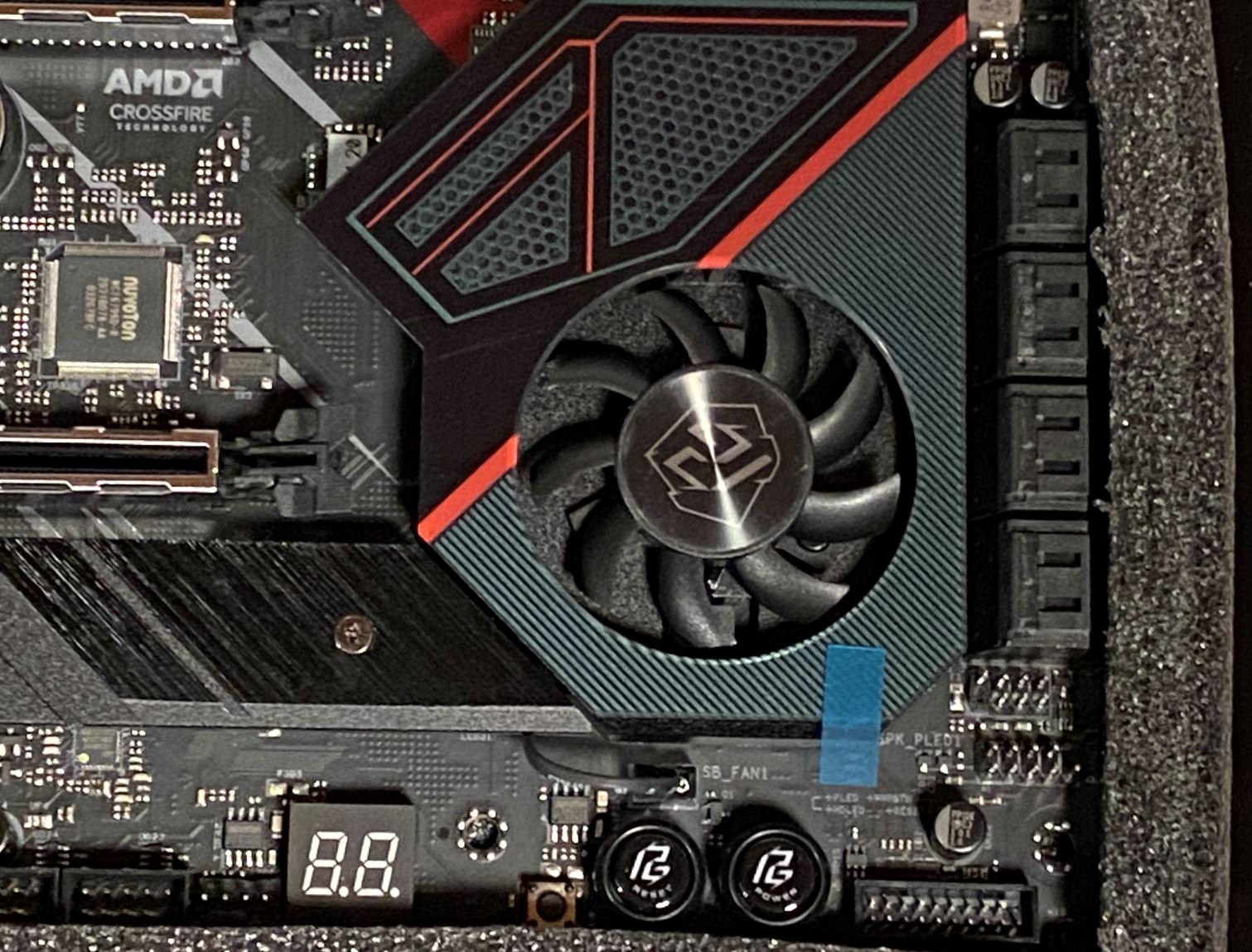

ASRock har monteret en EBR Bearing fan (Enhanced Bearing by Rolling element), som skulle have en levetid helt op til 50.000 timer, og med et airflow op til 13.84 CFM (6500 RPM).





I bunden fra højre til venstre har du følgende tilslutningsmuligheder:

  • USB 3.2 Gen 1 header.
  • Power Button.
  • Reset Button.
  • Clear CMOS Button.
  • Chassis Fan / Waterpump Fan Connector.
  • USB 2.0 Header.
  • USB 2.0 Header.
  • Chassis fan / Waterpump Connector.
  • Addressable LED Header.
  • RGB LED Header.
  • Front Panel Audio Header.
Ude til højre på bundkortet fra top til bund har du følgende tilslutningsmuligheder:
  • ATX Power Connector (24 pin).
  • Front Panel Type C USB #.2 Gen 2 Header.
  • USB 3.2 Gen 1 Header.
  • Chassis Fan / Waterpump Fan Connector.
  • 8 x SATA 3 Connectors.
  • Power LED and Speaker Header.
  • System Panel Header.
I toppen fra højre til venstre har du følgende tilslutningsmuligheder:
  • RGB LED Header.
  • Addressable LED Header.

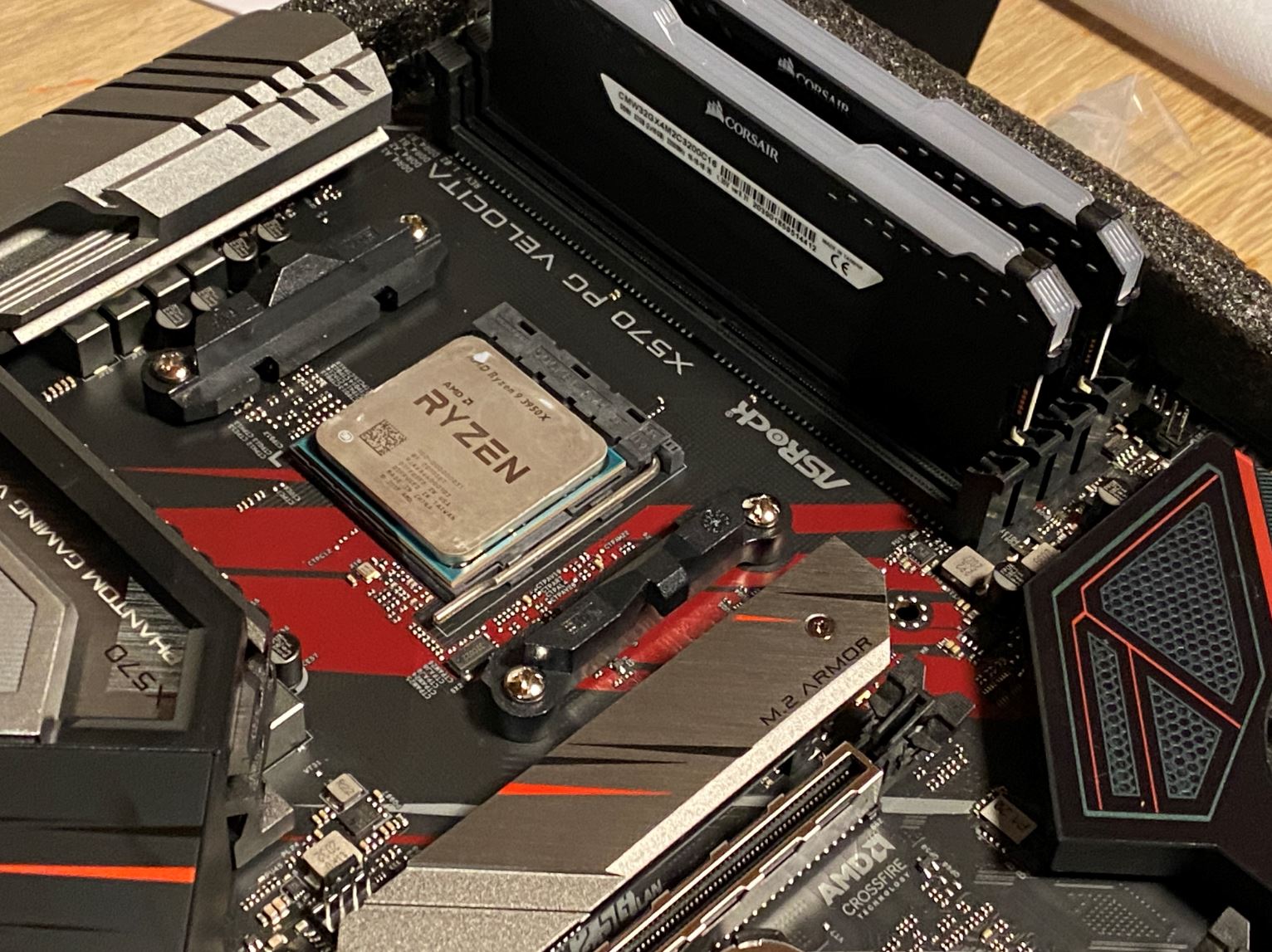

  • 2 x 288-pin DDR4 DIMM Slots (DDR4 A1, DDR4 B1).
  • CPU Fan Connector.
  • 4-pin ATX 12V Power Connector.
  • 8-pin ATX 12V Power Connector.
Derudover er der en ekstra Fan-header ovenover PCIE1. X570 PG Velocita har i alt 5 fan-headers inkl. Header til CPU, som giver rig mulighed for en stor mængde køling, hvis man gør brug af splitters. CPU-fanheader kan afgive maksimalt 2A power, som skulle understøtte de mest populære vandpumper, som også kan bruges på samme header. Det er muligt i BIOS, at justere og regulere volten på vandpumpen for bedre køling og reducerer støjniveauet.





Chipset X570 og Phantom Gaming (PG) Velocita er ikke meget iøjnefaldende på bundkortet. Det kommer dog mere til syne når der bliver sat strøm til, eftersom der er RGB som fremhæver det. Jeg synes personligt skjoldet er virkelig elegant og minimalistisk, med et stål design-look.

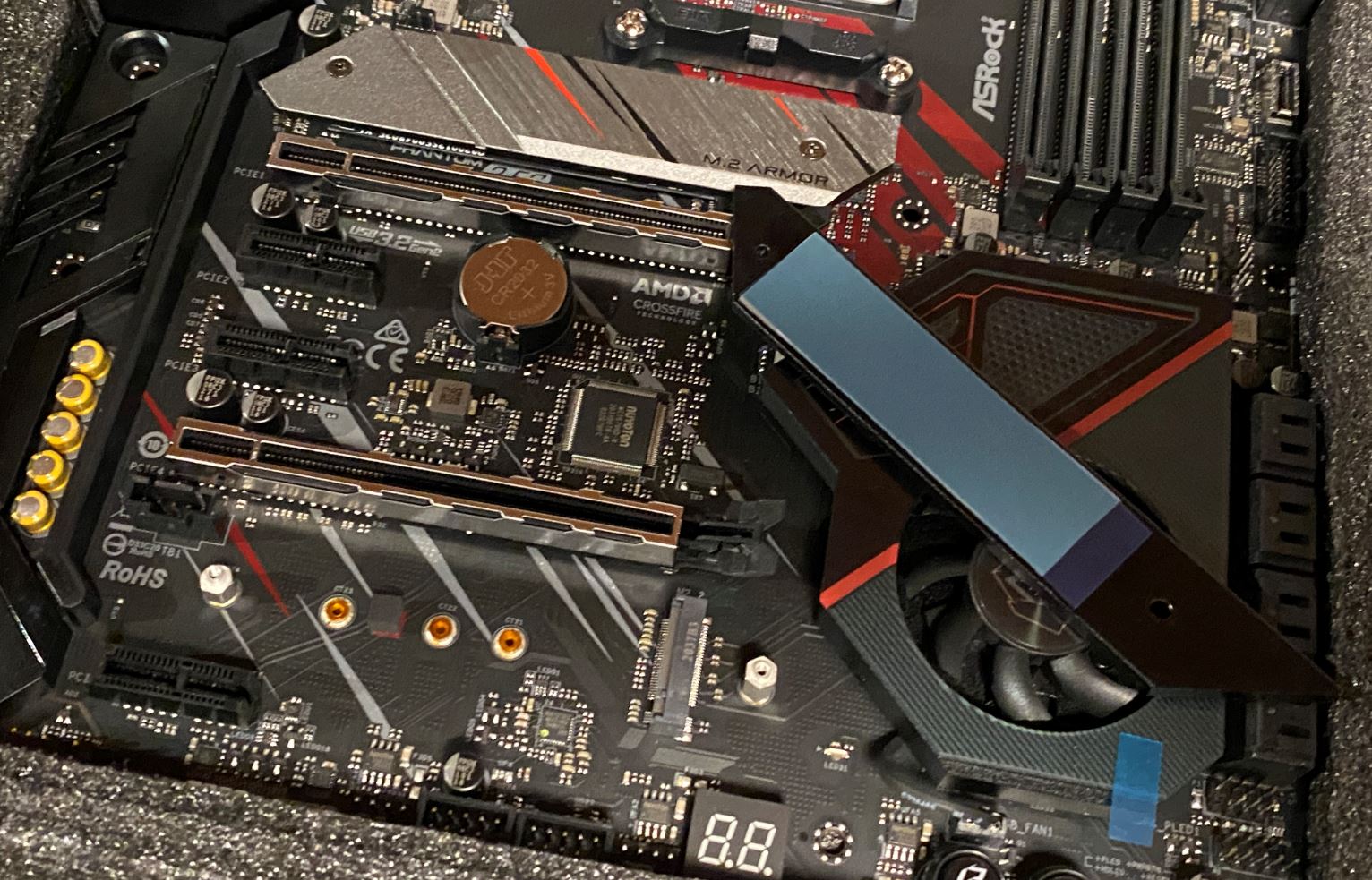

X570 PG Velocita fra ASRock har plads til to M.2, som er nemme at montere under to stålskjolde, hvor der er pre-monteret kølingpude på under begge.

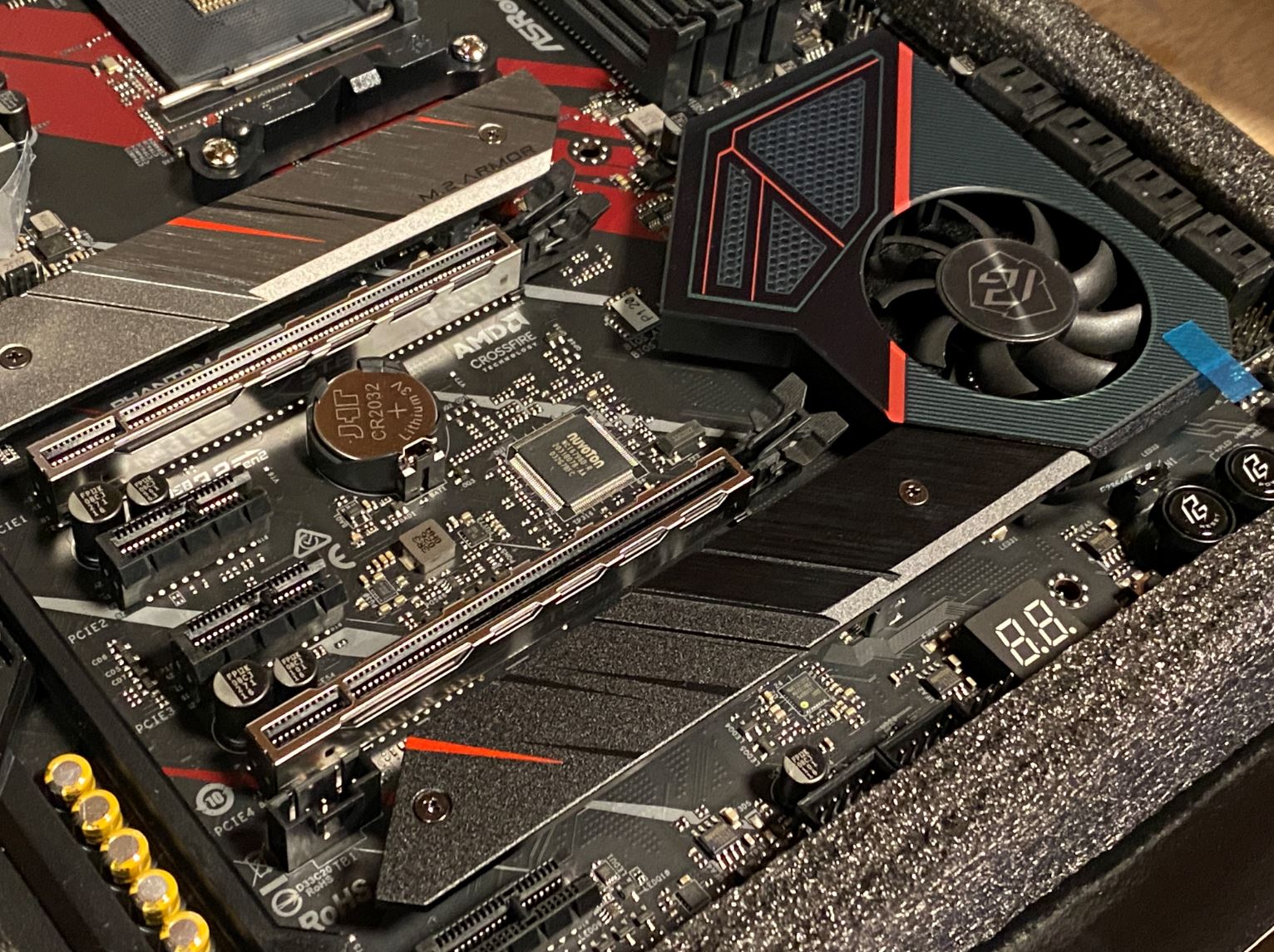

De nyere grafikkort fra NVIDIA og AMD bliver større og større, hvorfor en god PCIe-stabilitet er rigtig vigtig. PG Velocita kommer med forstærket stål på begge PCIe 4.0.

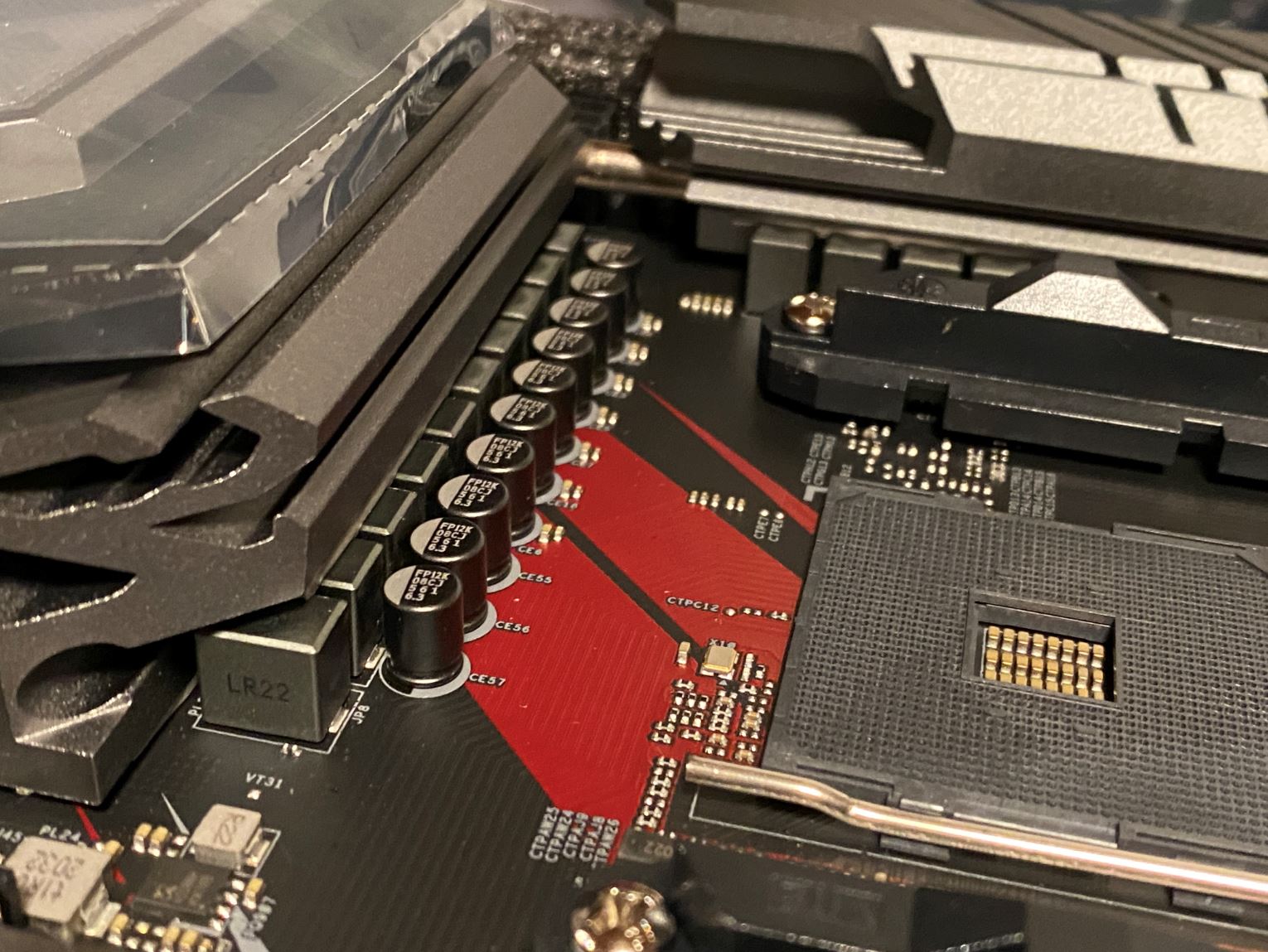

På MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) har ASRock forsikrede, at kølingen er sit højeste, hvilket de har gjort med en stor aluminiumlegering, som effektivt fjerner varmen fra MOSFET og chipset.




Bag på I/O skjoldet har du følgende tilslutningsmuligheder:
  • 2 x Antenne porte.
  • 1 x HDMI-Port.
  • 1 x Display-Port.
  • 1 x Optisk SPDIF-Port.
  • 1 x USB 3.2 Gen2 Type-A Port.
  • 1 x USB 3.2 Gen2 Type-C Port.
  • 6 x USB 3.2 Gen1 Porte.
  • 1 x RJ-45 Lan Port med LED.
  • 1x BIOS Flashback knap med LED.
  • HD Jack-lydstik til (Rear, Central, Bass, Line in, Front, microphone) Alle med (gold audio jacks).
Med bade HDMI og Display-porte er PG Velocita kompatibel med Dual-grafik output, hvis du har integreret grafikkort i din CPU.





Den fulde specifikationsliste:
Gaming Armor
  • Power: Hi-Density Power Connectors (24-pin, 8-pin and 4-pin).
  • Memory: 15u Gold Contact in DIMM Slots.
  • VGA Card: 15u Gold Contact in VGA PCIe Slot (PCIE1).
  • Internet: 2.5G Lan.
  • Cooling: XXL Aluminum Alloy Heatsink, Heat Pipe Design.
  • Audio: Nahimic Audio.
Unique Feature
  • ASRock USB3.2 Gen2:
  • ASRock Front Panel USB 3.2 Gen2 Type-C Header (10 Gb/s).
  • ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s).
  • ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s).
  • ASRock Super Alloy:
  • XXL Aluminum Alloy Heatsink.
  • Premium 60A Power Choke.
  • 50A Dr.MOS.
  • Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke).
  • Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors).
  • I/O Armor.
  • Matte Black PCB.
  • High Density Glass Fabric PCB.
  • 2oz Copper PCB.
  • Killer 2.5G Lan.
  • Killer 802.11ax WiFi.
  • ASRock Steel Slot Gen4.
  • ASRock Full Coverage M.2 Heatsink.
  • ASRock Hyper M.2 (PCIe Gen4x4 & SATA3).
  • ASRock Ultra USB Power.
  • ASRock Full Spike Protection (for all USB, Audio, LAN Ports).
  • ASRock Live Update & APP Shop).
CPU
  • Support AMD AM4 Socket Ryzen; 2000, 3000, 4000 G-Series and 5000 Series Desktop Processors.
  • Digi Power design.
  • 14 Power Phase Design.
Chipset
  • AMD X570.
Memory
  • Dual Channel DDR4 Memory Technology.
  • 4 x DDR4 DIMM Slots.
  • AMD Ryzen Series CPUs (Vermeer) Support:
  • DDR4-5000+(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory.
  • AMD Ryzen series CPUs (Matisse) Support:
  • DDR4 5000+(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory.
  • AMD Ryzen series CPUs (Renoir) support:
  • DDR4 5000+(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory.
  • AMD Ryzen series CPUs (Pinnacle Ridge) Support:
  • DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 / ECC & non-ECC, un-buffered memory-
  • AMD Ryzen series APUs (Picasso) support:
  • DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2300 / 2133 / non-ECC, un-buffered memory.
  • Max, capacity of system memory; 128GB.
  • Support Extreme Memory Profile (XMP).
BIOS
  • 259Mb AMI UEFI Legal BIOS with GUI support.
  • Support “Plug and Play”.
  • ACPI 5.1 compliance wake up events.
  • Support jumperfree.
  • SMBIOS 2.3 support.
  • CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP Voltage Multi-adjustment.
Graphics
  • Integrated AMD Radeon, Vega Series graphics in Ryzen series APU.
  • DirectX 12, Pixel Shader 5.0.
  • Shared memory default 2GB. Max Shared memory support up to 16GB.
  • Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers.
  • Support HDMI 2.1 with max resolution up to 4K x 2K (4096x2160) @ 60Hz.
  • Support DisplayPort 1.4 with max. resolution up to 5K (5120x2880) @ 120Hz.
  • Support Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.1 Port (Compliant HDMI monitor is required).
  • Support HDR (High Dynamic Range) with HDMI 2.1.
  • Support HDCP 2.3 with HDMI 2.1 and DisplayPort 1.4 Ports.
  • Support 4K Ultra HD (UHD) Playback with HDMI 2.1 and DisplayPort 1.4 Ports.
  • Support Microsoft PlayReady.
Audio
  • 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec).
  • Premium Blu-Ray Audio Support.
  • Support Surge Protection.
  • 120dB SNR DAC with Differential Amplifier.
  • NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Support up to 600 Ohm headsets).
  • Pure Power-in.
  • Direct D rive Technology.
  • PCB Isolate Shielding.
  • Impedance Sensing on Rear Out port.
  • Individual PCB Layers for R/L Audio Channel.
  • Gold Audio Jacks.
  • 15u Gold Audio Connector.
  • Nahimic Audio.
Lan
  • 2.5 Gigabit LAN 10/100/1000/2500 Mb/s.
  • 1 x Killer E3100G (PCIE x1 Gigabit LAN 10/100/1000/2500 Mb/s).
  • Support Killer LAN Software.
  • Support Killer DoubleShotTM Pro.
  • Support Wake-On-Lan.
  • Support Lightning/ESD Protection.
  • Support Energy Efficient Ethernet 802.3az.
  • Support PXE.
Wireless LAN
  • Killer AX1650x 802.11ax WiFi Module.
  • Support IEEE 802.11a/b/g/n/ax.
  • Support Dual-Band (2.4/5 GHz).
  • 2 Antennas to support 2 (transmit) x 2 (Receive) diversity technology.
  • Support Bluetooth 5.1 + High Speed Class II.
  • Support MU-MIMO.
  • Support Killer Lan Software.
  • Support Killer DoubleShotTM Pro.
Slots
  • AMD Ryzen series CPUs (Vermeer, Matisse):
  • 2 x PCI Express 4.0 x16 Slots (Single at x16 (PCIE1); dual at x16 (PCIE1)/ x4 (PCIE4).
  • AMD Ryzen series CPUs (Renoir, Pinnacle Ridge):
  • 2 x PCI Express 4.0 x16 Slots (Single at x16 (PCIE1); dual at x16 (PCIE1)/ x4 (PCIE4).
  • AMD Ryzen series APUs (Picasso):
  • 2 x PCI Express 4.0 x16 Slots (Single at x8 (PCIE1); dual at x8 (PCIE1)/ x4 (PCIE4).
  • 3 x PCI Express 4.0 x1 Slots.
  • Support AMD Quad CrossFireX and CrossFireX.
  • 1 x Vertical M.2 Socket (Key E) with bundled Wifi-802.11ax module (on the rear I/O).
  • 15u Gold Contact in VGA PCIe Slot (PCIE1).
Connectors & Rear (I/O)
  • Er beskrevet længere oppe på denne side.
Software and UEFI
  • ASRock Motherboard Utility (Phantom Gaming Tuning).
  • ASRock Killer LAN Software.
  • ASRock Polychrome SYNC.
  • ASRock Key Master UEFI.
  • ASRock Full HD UEFI.
  • ASRock Instant Flash.
Form Factor
  • ATX Form Factor: 12.0-in x 9.6 -in, 30,5 cm x 24,4 cm.
Accessories
  • Beskrevet I afsnittet Kassens indhold og specifikationer.
