Design og konstruktion - fortsat

Det er på tide at få pillet de to glassider af og kigge ind i kabinettet, og starter vi på bundkortsidens, så ligner det jo næsten et normalt kabinet og så ikke helt alligevel. Det mest iøjnefaldende er nok den røde farve som går igen mange steder på kabinettet, og der er ikke bare tale om en flad rød farve, men derimod en rød metallic, og dermed er der noget spil i den. Jeg må indrømme at jeg var lidt kritisk over for dette, da jeg først læste om kabinettet i pressematerialet, men det ser hamrende godt ud i virkeligheden.
Det næste man nok vil lægge mærke til, er at der i bundkortpladen er et stort cut-out bag CPU’en så det er nemt at komme til at arbejde med, og skifte, bagplader til ens CPU-køler, samt at der heller ikke er nogen plade langs hele fronten. Dette giver en visuelt rigtig fed effekt, og det får samtidig kabinettet til at virke lettere.

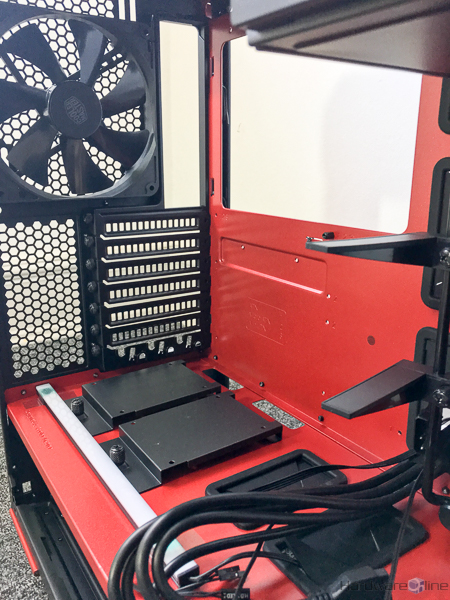

Kabinettet er ”delt” i to kamre, hvor strømforsyning og 3,5” harddiske ligger i det nederste kammer, mens resten af ens betydeligt varmere hardware bliver placeret i det øverste kammer. Nederst i det øverste kammer, lige på skillepladen, er der sat to 2,5” drevrammer og lige foran dem ligger det LED-rør som CoolerMaster har vedlagt til kabinettet. Øverst i det store kammer sidder de to 5,25” drevrammer og lige under dem sidder de to 140 mm blæsere der sørger for frisk luft inde i kabinettet. Under de to 5,25” rammer sidder også et støtteaggregat til grafikkort, således at større og tungere grafikkort kan støttes, så de ikke vrider så voldsomt i bundkortets PCI-E porte. Der er lavet masser af muligheder for kabeltræk og generel cable management med gennemføringshuller flere steder i bundkortpladen samt adskillelsen mellem øvre og nedre kammer. Der er også huller lige bag de to 2,5” pladser, hvor der lige kan trækkes et SATA power og et SATA data kabel igennem.

Jeg opdagede dog et problem med lige netop placeringen af 2,5” pladserne i forhold til at få kablerne lagt gennem de tiltænkte huller og diskenes monteringshøjde i forhold til bunden; man kan ikke bruge vinklede SATA kabler til diskene, da disse vil støde imod bunden eller i værste tilfælde vride så meget i stikket på disken, at dette vil brække bagover. Ligeledes er det heller ikke anbefalelsesværdigt at bruge SATA power kabler der sidder midt på en kabelstreng, da der igen ikke er plads til at kablerne kan bukkes sammen til at de kan være der for bunden, altså skal man bruge det sidste stik på en streng, da dette typisk sidder monteret en smule anderledes end dem der sidder midt på kablet.
Vender vi blikket den anden vej mod fronten, så sidder der som tidligere nævnt her to 140 mm blæsere og der er mulighed for at montere en vandkølingsradiator her også. Hvordan så det, for ser man på det foregående billede fra siden, så sidder 3,5” rammerne jo helt op til fronten.
Som tidligere nævnt, så kan dette kabinet stort set tilpasses ens ønsker som man måtte lyste, og derfor er det også muligt at flytte, eller helt fjerne, 3,5” rammen og i stedet bruge pladsen til en større 280 mm radiator. Det er naturligvis også muligt at montere 120 mm blæsere i fronten, hvis man hellere vil have dette, og det er ligeledes også muligt, selv med de allerede installerede 140 mm blæsere, at rykke disse op og ned, så man kan få præcis det airflow man kunne tænke sig.

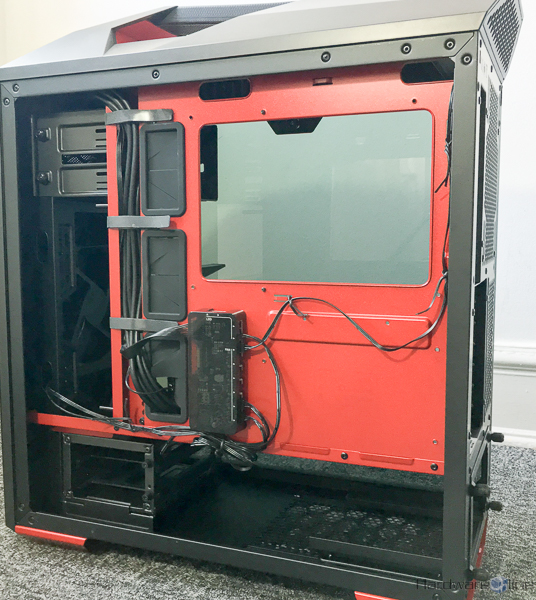

Vender vi kabinettet om og kigger om på bagsiden af bundkortpladen, ser vi boksen som indeholder hhv. lys- og blæserstyring sidde lige mellem hullet til det nederste kammer, samt bundkortudskæring i det øverste kammer. Det kan samtidig ses at CoolerMaster har gjort sig umage for at lave gode muligheder med kabeltræk, da der er lavet en ”kabelkanal” i den venstre side af bagpladen, og den er fra CoolerMasters side blevet udstyret med nogle velcrobåndslignende kabelbindere. Samtidig er der nogle små loops på bagpladen, som er tiltænkt at man fører strips igennem, for på denne måde at holde kabler tæt ind til bagpladen. Lige til højre for kontrolboksen til lys og blæsere er der lavet plads til de to 2,5” drevholdere som ligger på bunden af det øvre kammer. Det skulle også være muligt at købe ekstra 2,5” holdere fra CoolerMaster, så man altså kan få i alt fire 2,5” pladser.

Tager vi et nærmere kig på boksen heromme på bagsiden, så vil vi se at der kan tilkobles i alt fire LED-strips samt seks blæsere, altså vil man snildt kunne have samtlige blæsere i kabinettet tilsluttet her, og så vælge mellem at have dem kørende ved lave eller høje omdrejninger. Modsat udgangene til blæserne kommer der her et fladt multilederkabel ind i boksen, dette er kablet fra fronten, hvor man stiller hastighed og lys, men det er også strømforsyningen til alt lyset i frontpanelet. Lige under sidder et SATA power stik, og det er altså meningen af boksen skal strømforsynes med dette fra ens PSU.
